材质单一化薄膜，为你降低10%的高阻隔膜成本，不想要吗？

又做了一回标题党，没关系，大家慢慢看，说得不对的话尽管拍砖。



我们就从 K涂层薄膜与 A 涂层薄膜的几个对比说起：



K涂层是 PVDC(聚偏氯乙烯）涂层的简称，对应的薄膜为 K 膜，如：KOP 、KPET 、 KPA。

A涂层是 PVA（聚乙烯醇）涂层的简称，对应的薄膜为 A 膜，如：AOP 、APET 、 APA 、 ACPP 、APE 等。

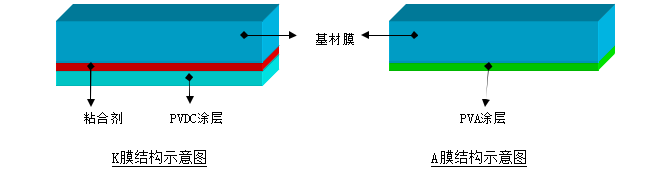

1  涂层薄膜结构示意图对照

PVDC涂层对各种基材薄膜的结合力弱，必须进行底胶涂布

A膜结构中没有粘合剂层，所以不存在残留溶剂问题

  2  透明性

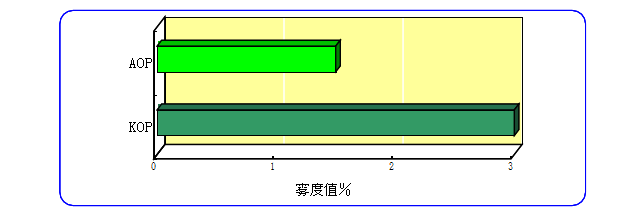

雾度值（基材为BOPP19 μm）           检测条件：ASDM D1003

A膜雾度值小于K膜雾度值。雾度值越小，薄膜的透明度越好。

同时，在客户的长期使用中还发现，K膜会随着存放时间的延长而出现黄变现象，A膜不会变色。

  3  阻隔性   基材为BOPP 19μm

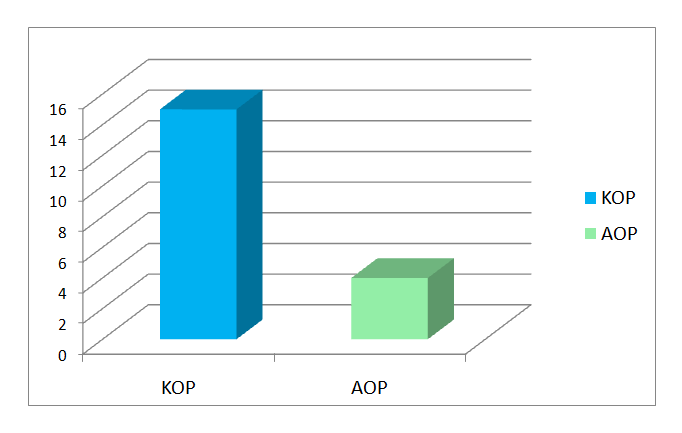

   氧气透过量  单位： cm3/m2.24h.1atm

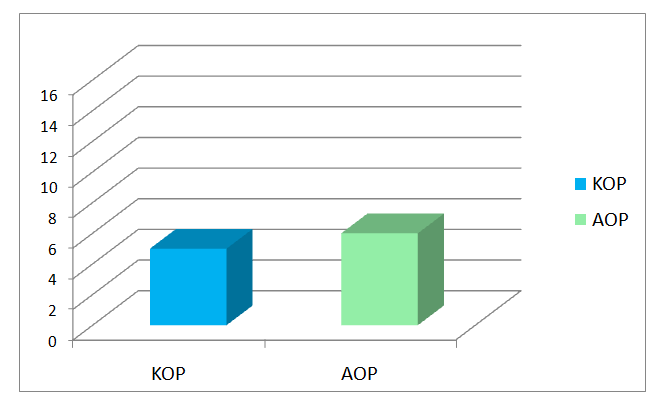

水蒸气透过量   单位： g/㎡ . 24h



K膜氧气透过量为15 cm³/㎡·24h·1atm，A膜透过量为5 cm³/㎡·24h·1atm ，A膜的阻氧性能远远好于K膜。

K膜的水蒸气透过量为 5g/㎡·24h，A膜的水蒸气透过量为6g/㎡·24h ，而BOPP薄膜本身的水蒸气透过量已经达到 7-8g/㎡·24h ，因此在BOPP膜上K涂层和A涂层对于薄膜阻湿性的贡献都不大。

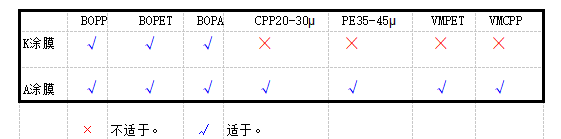

   4  涂布适用基材

大多数基材都适用于A涂膜的生产。

 5 涂层干基克重和厚度的对照

A涂层每平方米的干基重量和涂层厚度都远远小于K涂层。

  6  收量（单位重量所得薄膜平方米数）



以基材膜BOPP19µm为例

BOPP薄膜，厚度19μm，密度0.91 g/cm³，每平方米克重17.29。

K涂层，由于目前市场上K涂层膜质量参差不齐，厚度差异比较大，在此按照较低值进行测算，即粘合剂0.2克，PVDC涂层2克，则BOPP 19μm＋K涂之后每平方米的克重为19.49。1吨收量为51000㎡。

A涂层，按照氧气透过量5 cm³/㎡·24h·1atm  的标准，涂层干基重量仅需要0.3-0.4克/㎡，则BOPP 19μm＋A涂之后每平方米的克重为17.59。1吨收量为57000㎡。

由此可见，采用A涂层与采用K涂层比较， 收量提高了接近12% 。

   7  成本 （人民币）

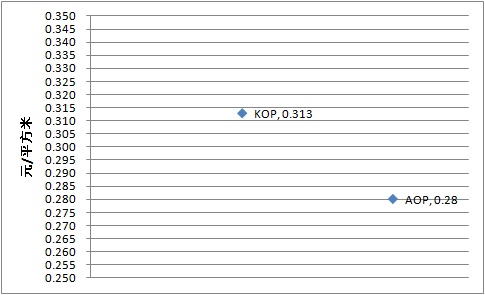

以基材膜BOPP19µ 为例，假设KOP的市场销售价同AOP一样，都为：16元/公斤，则：

可见，成品高阻隔复合膜为同样的销售价格时，使用AOP较之使用KOP， 在阻隔膜的成本上可以节约10%左右

   比较完了，还有就是重申一下关于两种涂层的环保性：

K涂层由碳、氢、氧、氯元素组成，涂层较厚，薄膜不易回收利用，焚烧产生有毒气体。

A涂层由碳、氢、氧元素组成，涂层很薄，薄膜易于回收利用，焚烧无有毒气体和残渣。

大家还记得这张PVDC涂层膜的回收效果图吗？

其实上面说到的这10%高阻隔膜成本的节约还不是全部，不知道使用K涂层膜比较多的小伙伴们有没有关注过自己的废料损失，弱弱的问一句，含有K涂层的废料有人出钱买吗？

好了，今天的文章就到这里，感谢为我做图的前辈和小伙伴，不谦虚的说，在这方面，我的技能接近于零。
